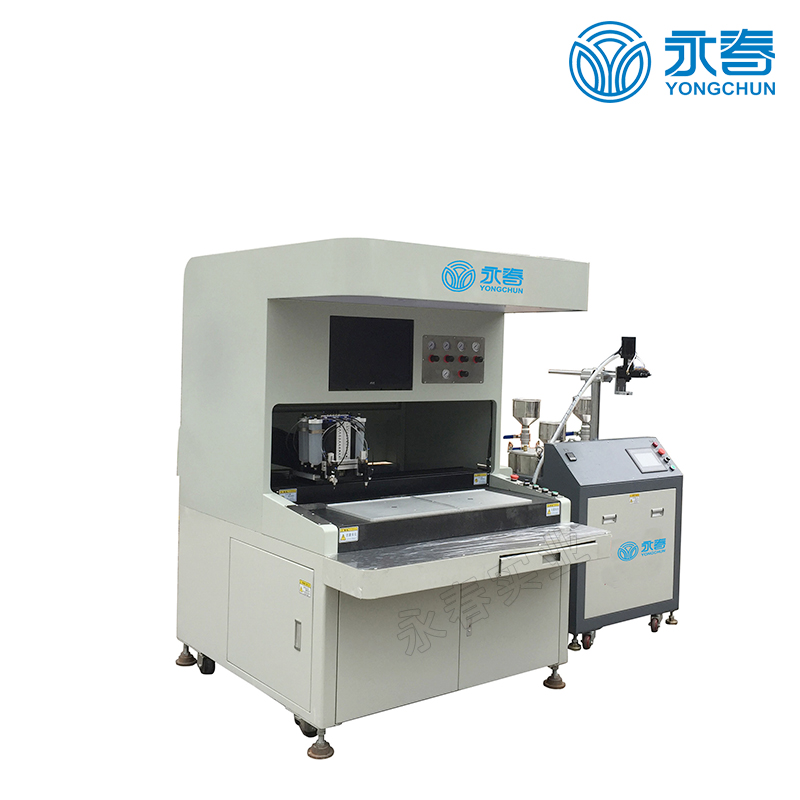

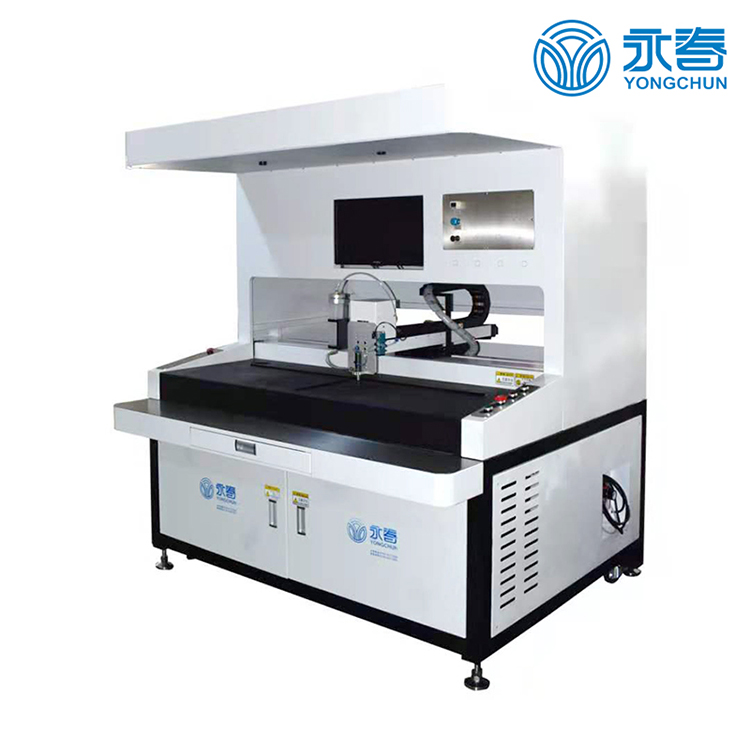

YC-GJ107CCD分体式视觉点胶机

品牌:永春

产地:广东深圳

服务:添加微信了解更多

139-0297-3907
  • 设备介绍

永春YC-GJ107CCD分体式视觉点胶机特点:


1、采用WINDOWS2000/XP中文操作界面,易学易懂;


2、具有画点,线,面,弧,圆。不规则曲线连续补间及三轴联动等功能。


3、超大容量固态硬盘,实现快速读取,且软件具有区域阵列,平移旋转运算等功能;


4、胶量大小粗细、胶涂速度、点胶时间、停胶时间皆可参数设定、出胶量稳定,不漏滴胶;


5、可导入AUTO CAD档功能,精确简化操作;


6、CDD辅助程序编辑及教导功能使坐标轨迹位置能实现追踪显示,缩短程序编辑时间,大大提高编程效率。


7、可选单双工作平台,或搭配自动进出料输送机构,提升产能效益及企业生产竞争优势。


8、依程序需要,可加装工作台定位PIN、胶枪或底板加热控温装置。


9、可选多头微调胶筒夹具,多头同时作业,成倍提高工作效率;


10、可选500CC大胶筒或压力桶储胶作业,节省换胶时间。


11、智能断胶功能,防止拉胶,即节省胶,又减少修胶工序;


12、出胶时间控制分辨率1ms;


13、可单料盘多治具循环工作,大副提高工作效率。

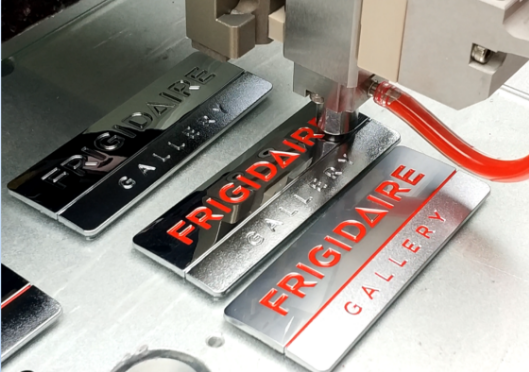

YC-GJ107CCD分体式视觉点胶机(图1)


永春YC-GJ107CCD分体式视觉点胶机参数:


1、型号:YC-GJ107


2、工作面积:400mm*500mm*2个工作台面 (选配)


3、有效行程:X/Y/Z 820*320*60mm


4、最大速度:800mm/s


5、CCD解析度:0.05mm


6、运行精度:±0.02mm


7、传送方式:丝杆


8、软件:Win7兼容下专业中文软件


9、视觉系统:自主研发视觉捕捉定位系统软件


10、点胶式样:点、直线、弧、圆、方形、曲线等点胶


11、点胶速率:40000DPH(打点)


12、X,Y轴驱动力:X:AC750伺服电机,Y:AC400W伺服电机


13、加热温度:最高250°


14、外形尺寸:1350mm*1330*1900mm

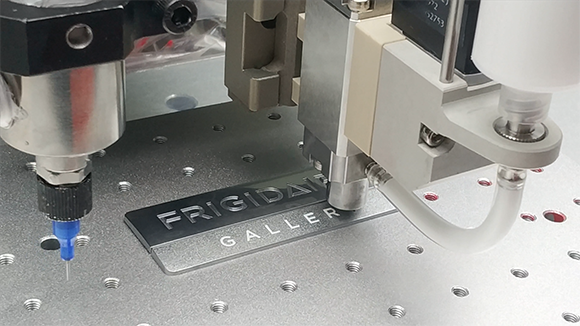

YC-GJ107CCD分体式视觉点胶机(图2)


适用胶水:


环氧树脂AB胶、聚氨酯ab胶、硅胶、黑胶、灌封胶,发泡胶等;


应用行业:


适用于PCB板、饰品、标贴、智能卡、LED灯饰、手机、贴片、电感、电容,变压器等产品点胶。
